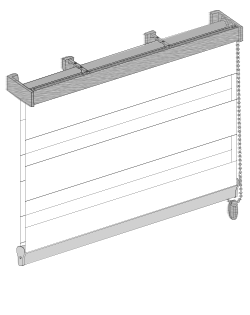

Das hochwertige Doppelrollo Ultimate mit Trägerprofil und modernem Design kann mit den Stoffmaßen von max. 200 cm in der Breite und max. 240 cm in der Höhe angefertigt werden. Dieses elegante Doppelrollo-Modell aus Metall sorgt sicherlich für ein optisches Highlight in Ihren Räumlichkeiten. Als Abschlussprofil können Sie zwischen dem Mono-Abschlussprofil und Standard-Abschlussprofil (ohne Aufpreis) wählen. Ob Sie die Bedienseite links oder rechts anbringen möchten, bleibt Ihnen überlassen.

Maßanfertigung
Bedienung über Seitenzug rechts oder links
Profilfarbe Satin oder Bright

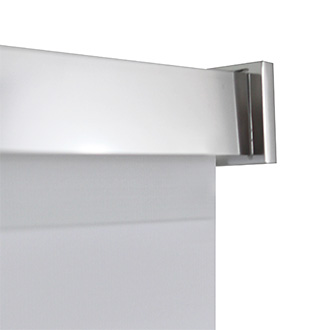

Trägerprofil
Abschlussprofil in Silber als Standard- oder Mono-Ausführung erhältlich
Wandmontage möglich

Größenbereich

min. Breite	50 cm
max. Breite	200 cm
min. Höhe	120 cm
max. Höhe	240 cm*
max. Fläche	ca. 4,8 m²

*stoffabhängig

Abschlussprofile:

Maße Endkappe:

Montageanleitung

Doppelrollo Ultimate mit Trägerprofil

Wandmontage

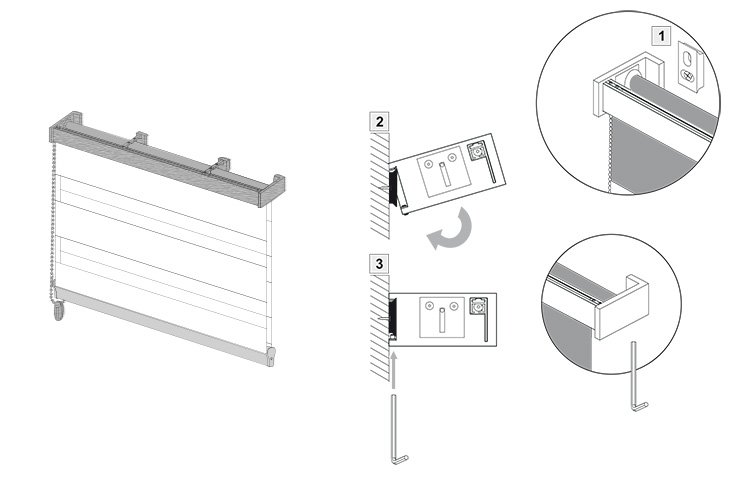

Dieses Doppelrollo kann nur an der Wand befestigt werden. Hierzu muss zuerst der Wandträger an die Wand festgeschraubt werden (siehe Abb. 1). Danach wird das Doppelrollo Ultimate mit Trägerprofil daran eingehängt (siehe Abb. 2). Im letzten Montageschritt wird das Doppelrollo an den Wandträger mittels eines Inbusschlüssels fixiert, sodass das Doppelrollo stabil am Träger sitzt (siehe Abb. 3). Alle zur Montage benötigten Teile sind im Lieferumfang enthalten.

Messanleitung

Doppelrollo mit Trägerprofil

Decken- und Wandmontage

B = Bestellbreite mit gewünschtem Abstand. Empfohlen wird min. +10 cm.
H = Bestellhöhe mit gewünschtem Abstand. Empfohlen wird min. +5 cm.

Bestellmaße

Achtung:
Bitte die seitlichen überstände zwischen Stoff-
und Fertigmaß berücksichtigen!
- auf Bedienseite ca. 15 mm
- auf gegenüberliegender Seite ca. 15 mm

Montageanleitung - Doppelrollo Ultimate mit Trägerprofil
