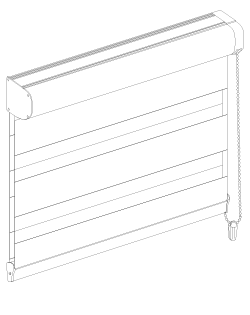

Das Doppelrollo mit Kassette kann bis zu einer Stoffbreite von 250 cm und einer Stoffhöhe von 330 cm angefertigt werden. Die Aluminiumkassette dient als optische Abrundung, indem sie die innenliegende Stoffrolle abdeckt. Als Abschlussprofil kann aus Standard oder Mono (gegen Aufpreis) gewählt werden. Ob Sie das Doppelrollo mit Seitenzug von links oder rechts bedienen wollen, liegt bei Ihnen.

Maßanfertigung
Bedienung über Seitenzug rechts oder links
Profilfarbe Weiß, Silber, Creme / Beige oder Schwarz

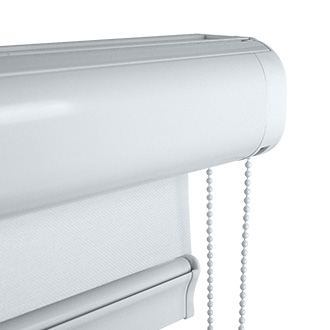

abgerundete Alukassette (T: 80,3 mm / H: 81,5 mm)
Abschlussprofil in Profilfarbe Weiß, Silber oder Schwarz und in den Ausführungen Standard (Abbildung A) oder Mono (Abbildung B) erhältlich
Decken-, Fensternischen- und Wandmontage möglich
Deckenträger im Lieferumfang enthalten
Wandträger und Wandwinkel gegen Aufpreis erhältlich
Montage ohne Bohren am Fensterrahmen - nur für PVC-Fenster geeignet
für Montage ohne Bohren PVC-Klemmträger gegen Aufpreis verfügbar

Größenbereich

min. Breite	50 cm
max. Breite	250 cm
min. Höhe	100 cm
max. Höhe	330 cm*
max. Fläche	ca. 8,3 m²

*stoffabhängig

Abschlussprofile:

Maße Profilträger und Alukassette:

Montageanleitung

Doppelrollo mit Kassette

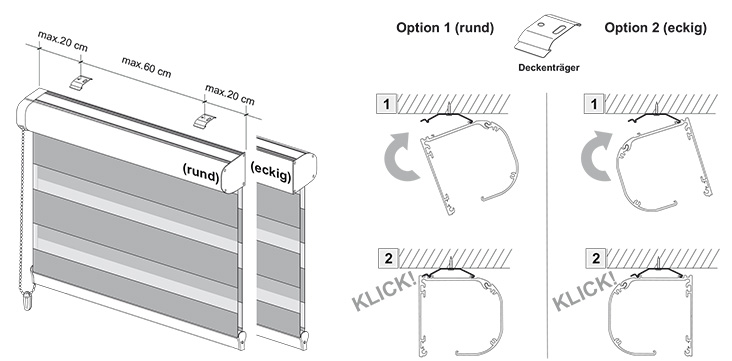

Decken- und Fensternischenmontage

Die Montage an der Decke oder in der Fensternische erfolgt mittels Deckenträgern, welche im Lieferumfang enthalten sind. Träger an Decke oder in der Fensternische anschrauben (siehe Abb. 1) und Alukassette an Deckenträger einhängen (siehe Abb. 2). Die Besonderheit bei der Decken- und Fensternischenmontage ist, dass sie frei wählen können, ob die abgerundete Seite der Alukassette zu sehen sein soll oder die eckige.

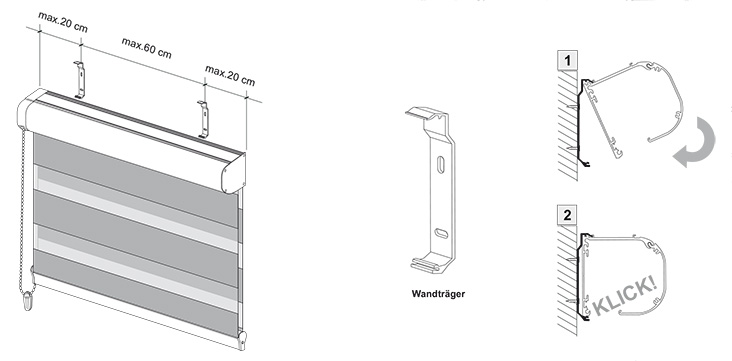

Wandmontage mit Wandträgern

Möchten Sie das Doppelrollo mit Kassette an der Wand montieren, so müssen die dazu nötigen Wandträger extra bestellt werden. Diese werden an die Wand über das Fenster geschraubt (siehe Abb. 1), danach wird die Kassette an den Wandträger eingehängt (siehe Abb. 2).

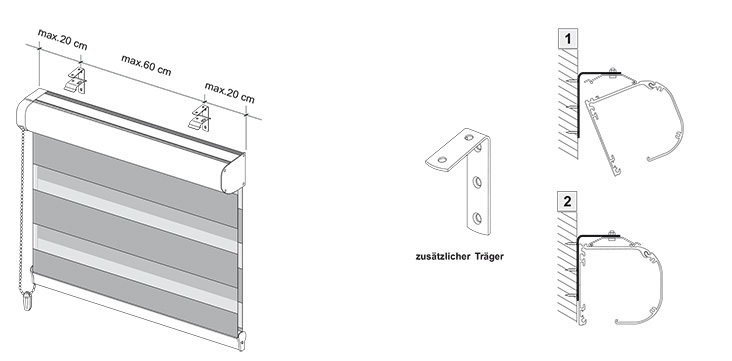

Wandmontage mit zusätzlichen Wandwinkeln

Die Wandmontage kann ebenso mit zusätzlichen Wandwinkeln erfolgen. Hierzu benötigen Sie die im Lieferumfang enthaltenen Deckenträger, welche zuerst an den zusätzlichen Wandwinkeln (gegen Aufpreis erhältlich) befestigt werden müssen. Nun werden die Wandwinkel an der Wand festgeschraubt (siehe Abb. 1), dann wird die Alukassette an den Deckenträgern eingehängt (siehe Abb. 2).

Montage ohne Bohren am Fensterrahmen

Sparen Sie sich lästiges Bohren und Schrauben und befestigen Sie das Doppelrollo mit Kassette ganz einfach mit Klemmträgern aus Kunststoff (separat bestellbar) am Fensterrahmen. Es werden hierzu die Klemmträger direkt auf dem Fensterrahmen oben links und rechts befestigt. Danach die Wandträger (gegen Aufpreis erhältlich) an Klemmträgern anbringen und das Doppelrollo einhängen.

Achtung: diese Montage ist nur bei PVC-Fenstern möglich!

Messanleitung

Doppelrollo mit Kassette

Decken- und Wandmontage

B = Bestellbreite mit gewünschtem Abstand. Empfohlen wird min. +10 cm.
H = Bestellhöhe mit gewünschtem Abstand. Empfohlen wird min. +5 cm.

In Fensternische

B = Bestellbreite -1 cm von der kleinsten Breite*
H = Bestellhöhe -1 cm*
*Bitte immer an 4 verschiedenen Punkten messen.

Bestellmaße

Achtung:
Bitte die seitlichen überstände zwischen Stoff-
und Fertigmaß berücksichtigen!
- auf Bedienseite 25 mm
- auf gegenüberliegender Seite 15 mm

Montageanleitung - Doppelrollo mit Kassette
